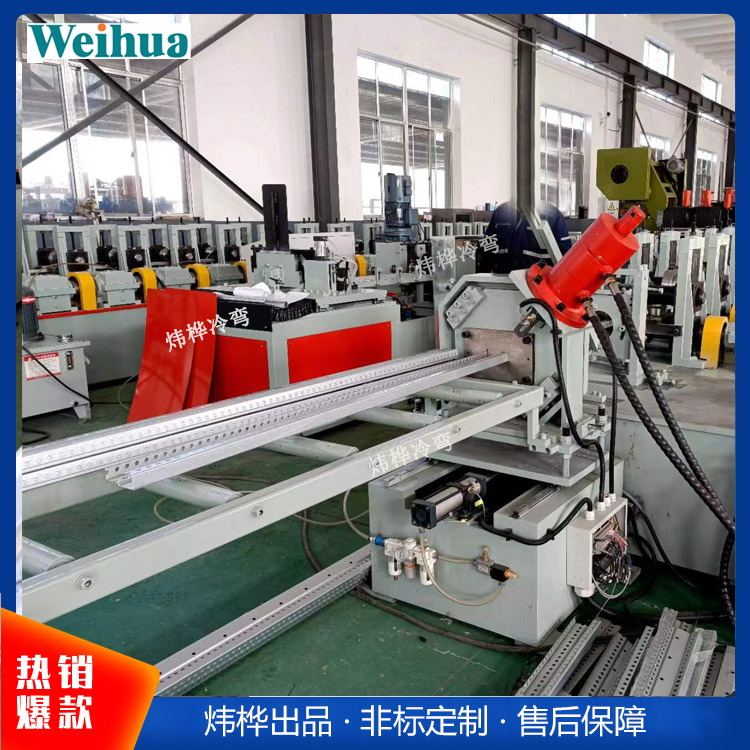

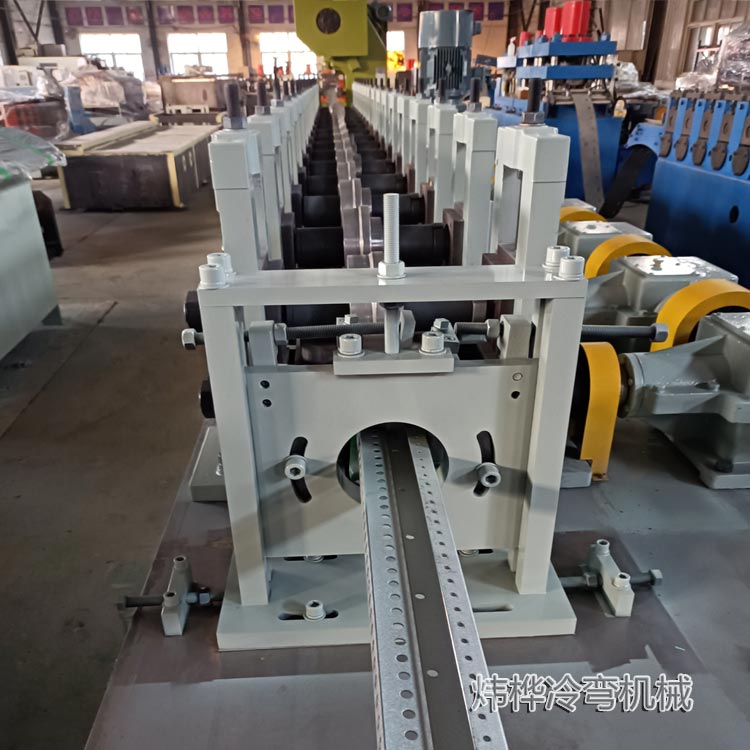

煒樺冷彎研發的GCS抽屜柜外殼骨架C型材設備可以一次成型GCS型材，包含沖孔成型于一體，自動化程度高，帶鋼可以直接加工成成品

C型材.KB型鋼中消化吸收國外ABB公司先進技術采用25mm模數化的冷滾彎工藝生產的換代產品。

C型材的用途：廣泛應用于GCK、MNS、GCS.GGD.動力柜.直流屏等高低壓柜體上，產品孔距精準.美觀大方

　GCS抽屜柜外殼骨架C型材

　　GCS出線柜柜體主要特點：

　　GCS型低壓抽出式配電柜適用于發電廠、石油、化工、冶金、紡織、高層建筑等行業的配電系統。在大型發電廠、石化系統等自動化程度高、要求與計算機接口的場所，作為三相交流50（60）HZ、額定工作電壓380V~660V，裝置符合IEC439-1《低壓成套開關設備和控制設備》、GB7251《低壓成套開關設備》、ZBK36001《低壓成套抽出式成套開關設備》等標準。

　　1、框架采用C型材，主構架上安裝模數為E=25mm的05.3mm的安裝孔，使得框架組裝靈活方便；

　　2、開關柜的各功能室相互隔離，其隔室分為功能單元室、母線室和電纜室，各室的作用相對獨立

　　3、水平母線采用柜后平置式排列方式，以增強母線抗電動力的能力，是使主電路具備高短路強度能力的基

　　本措施；

　　4、電纜隔室的設計使電纜上、下進出均十分方便便；

　　5、抽屜高度為150mm、200mm、300mm、400mm、500mm、600mm，其寬度、深度尺寸不變

　　相同功能單元的抽屜具有良好的互換性。單元回路額定電流400A及以下下

　　6、抽屜面板具有分、合、試驗、抽出等位置的明顯標志。抽屜單元設有機械聯鎖裝置。以抽屜單元為主體。

　　同時抽屜單元和固定單元可以混合組合，任意使用；

　　7、柜體的防護等級為IP30-IP40；

　　8、材質可選用冷軋板、鍍鋅板、敷鋁鋅板制作 2.0厚 質量優先 設計牢固

　　GCS出線柜柜體的抽屜使用

　　a.抽屜層高的模數為160㎜。分為1/2單元、1單元、1.5單元、2單元、3單元五個尺寸系列。單元回路額定電流400A及以下。

　　b.抽屜改變僅在高度尺寸上的變化，其寬度、深度尺寸不變。相同功能單元的抽屜具有良好的互換性。

　　c.每臺GCS柜 能安裝11個一單元的抽屜或22個1/2單元的抽屜。其中一單元以上抽屜采用多功能后板（見附圖18）

　　d.抽屜進出線根據電流大小采用不同片數的同一規格片式結構的接插件。

　　e.1/2單元抽屜與電纜室的轉接采用背板式結構ZJ-2型轉接件。

　　f.單元抽屜與電纜室的轉接按電流分檔采用相同尺寸棒式或管式結構 ZJ-1型轉接件。轉接件外形附圖6。

　　g.抽屜面板具有分、合、試驗、抽出等位置的明顯等標志

GGD，全稱叫做固定式開關柜。GGD的外觀（合上柜門以后）與21柜很像，與GCK,GCS,MNS的區別一目了然——GGD有柜門，而后三者沒有。
GGD，GCK，GCS，MNS有幾個共同點，是它們與21柜等配電箱柜的區別：
安裝于變壓器低壓側進線處；
主母線固定；
對下端所有配電箱柜負責。
GGD與后三者柜型，除了外觀外，區別如下：
GGD是通柜形式，打開柜門后內部連通；
造價低、內部回路少，只適用于小型配電室；
不能與計算機連通。
GCK，GCS，MNS

把這三者放在一起，是因?yàn)樗鼈冇幸粋€(gè)共同的名稱——抽出式開關柜，簡稱抽屜柜。顧名思義，在這些柜型中，沒有柜門，是獨個的像抽屜一樣的結構，外觀更類似于家用五斗櫥。
