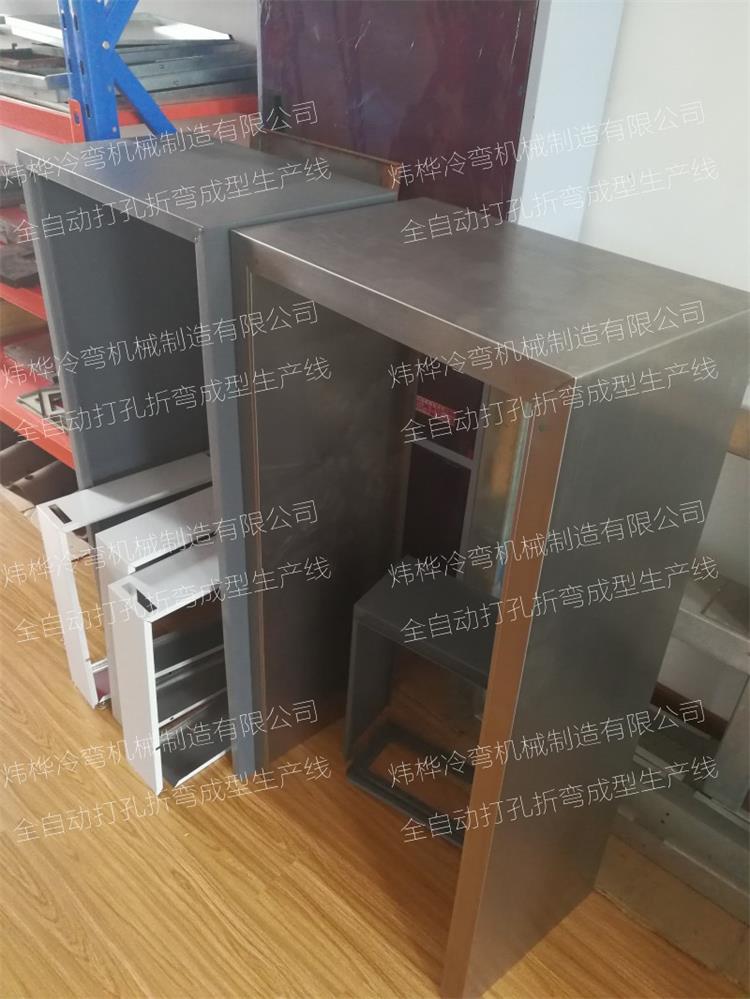

配電箱相關專業術語

1）各類符號標注

根據圖紙《配電箱系統圖》中標注

NPX630/3P 400A中:NPX630是斷電器的型號，3P是三極，400A指最大斷路電流為400A。

NPX160/3P 160A WL1 YJV-4*70+1*35-SC80 FC 58.8W AP3配電箱：

NPX160是斷電器的型號

3P指三極，額定頻率為50Hz,額定絕緣電壓為690V，脫扣器電流40-160A。

WL1：指回路1。后面還有回路2等。

YJV:銅芯交聯聚乙烯電纜。

NHYJV:耐火銅芯交聯聚乙烯電纜

4*70+1*35：指4根線芯截面70mm2加一根線芯截面35的中性線芯。

SC80:指穿直徑為80的焊接鋼管（俗稱黑鐵管）。

FC:指暗敷在地面內。

2）命名規范

C65N-C10/1P WL1 BV-3*2.5-SC15 CC0.78KW 照明：

C65N為斷電器型號

C10/1P：斷電器最大斷路電流為10A，極數為一極。

BV:銅芯聚氯乙烯絕緣電纜

3*2.5：3根線芯截面面積4mm2的

SC15:穿直徑15mm的鋼管

CC:暗敷設在屋面或頂板內。

C65N-C16/3P WL5 BV-4*4-SC20 FC WC3.7KW 380V空調插座：

回路5中，斷電器型號為C65N，最大斷路電流為16A，采用4根線芯截面4mm2的銅芯聚氯乙烯絕緣電纜，穿直接20mm的鋼管，暗敷設在地面內、墻內。

3）各種敷設方式：

AB-沿或跨梁（屋架）敷設

BC-暗敷設在梁內

AC-沿或跨柱敷設

CLC-暗敷設在柱內

WS-沿墻面敷設

WC-暗敷設在墻內

CE-沿天棚或頂板面敷設

CC-暗敷設在屋面或頂板內

SCE-吊頂內敷設

FC-地板或地面下敷設

SC-穿焊接鋼管敷設

MT-穿電線管敷設

PC-穿硬塑料管敷設

FPC-穿阻燃半硬聚氯乙烯管敷設

CT-電纜橋架敷設

MR-金屬線槽敷設

M-用鋼索敷設

KPC-穿聚氯乙烯塑料波紋電線管敷設

CP-穿金屬軟管敷設

DB-直接埋設

TC-電纜溝敷設

CE-混凝土排管敷設。

4）脫扣方式：

MA-磁脫扣

TM-熱磁脫扣

MIC-電子脫扣

分?jǐn)嗄芰Γ?/p>

分?jǐn)嗄芰Ψ?個等級：

F:36KA

N:50KA

H:70KA

S:100KA

L:150KA
