橋架的選擇

1.1在工程設計中，橋架的布置應根據經濟合理性、技術可行性、運行安全性等因素綜合比較，以確定最佳方案，還要充分滿足施工安裝、維護檢修及電纜敷設的要求。

1.2橋架水平敷設時距地面的高度一般不低于于2.5m，垂直敷設時距地面1.8m以下部分應加金屬蓋板保護，但敷設在電氣專用房間內時除外。電纜橋架水平敷設在設備夾層或馬道且低于2.5m，應采取保護接地措施。

1.3橋架、線槽及其支吊架使用在有腐蝕性環境中，應采用耐腐蝕的剛性材料制造?；虿扇》栏g處理，防腐蝕處理方式應滿足工程

環境和耐久性的要求。對耐腐蝕性能要求較高或要求潔凈的場所，宜選用鋁合金電纜橋架。

1.4橋架在有防火要求的區段內，可在電纜梯架，托盤內添加具有耐火或難燃性能的板，網等材料構成封閉或半封閉式結構，并采取在橋架及其支吊架表面涂刷防火涂層等措施。其整體耐火性能應滿足國家有關規范或標準的要求。在工程防火要求較高的場所.不宜采用鋁合金電纜橋架。

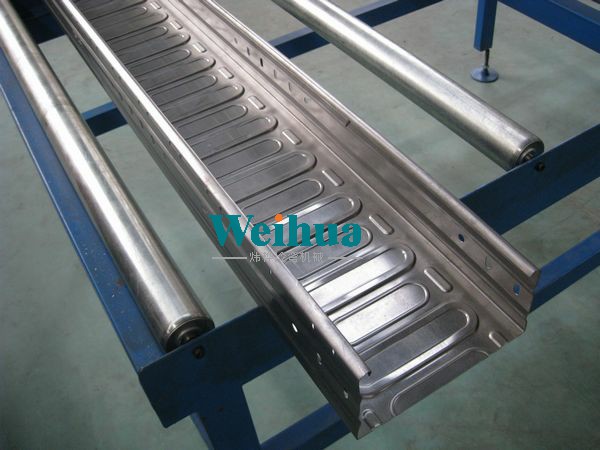

1.5需要屏蔽電磁干擾的電纜線路.或有防護外部影響如戶外日照，油，腐蝕性液體、易燃粉塵等環境要求時.應選用無孔托盤式電纜橋架。

1.6在容易積聚粉塵的場所，電纜橋架應選用蓋板;在公共通道或室外跨越道路段.底層橋架上宜加墊板或使用無孔托盤。

1.7不同電壓、不同用途的電纜不宜敷設在同一層電纜橋架內:

(1)1kV以上和1kV及以下的電纜:

(2) 同一路徑向一級負荷供電的雙回路電纜;

(3) 應急照明和其他照明的電纜:

(4)電力，控制和電信電纜。

若不同等級的電纜敷設在同一電纜橋架時，中間應增加隔板隔離。

1.8當鋼制直線段長度超過30m，鋁合金電纜橋架超過15m時.或當電纜橋架經過建筑伸縮(沉降)縫時應留有O-30mm補償余量.其連接宜采用伸縮連接板。

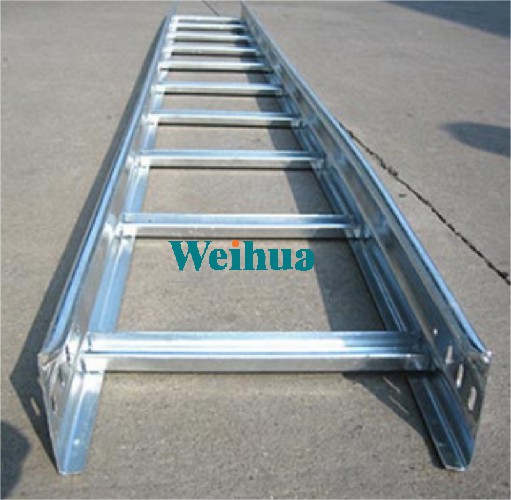

1.9電纜梯架、托盤寬度和高度的選擇應符合填充率的要求，電纜在梯架、托盤內的填充率一般情況下，動力電纜可取40%-50%，控制電纜可取50%-70%.且宜預留l0%一25%工程發展余量。

1.10在選擇電纜橋架的荷載等級時，電纜橋架的工作均布荷載不應大于所選電纜橋架荷載等級的額定均布荷載，如果電纜橋架的支吊架的實

際跨距不等于2m時.則工作均布荷載應滿足:

式中qG----工作均布荷載，kN/m;

qE----額定均布荷載，kN/m;

LG----實際跨距，m。
