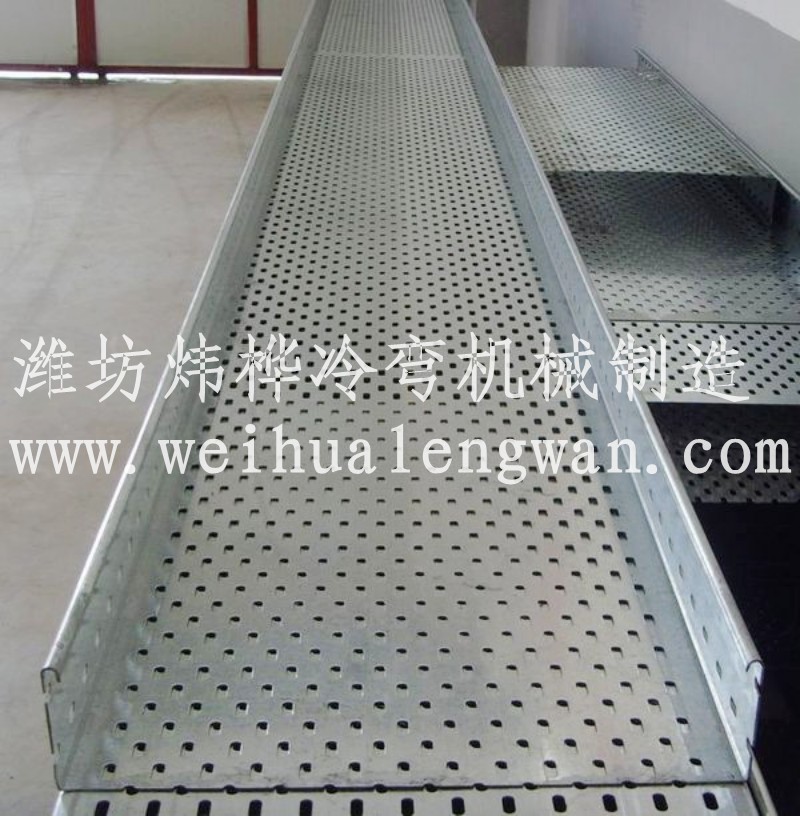

根據規范的有關規定,鍍鋅電纜橋架進行良好的接地。

(1)鍍鋅電纜橋架直接板每個固定螺栓接觸電阻

應小于0.005Ω,此時電纜橋架可作為接地干線(噴粉電纜橋架不宜作接地干線),每個電纜橋架的電阻值可按下式計算:

r=ρ·L/S

式中:ρ =15×10Ω-6 / cm(20℃);

L=長度按100mm計算;

S=截面積cm2。

(2)梯架于托盤的單位電阻值見表2。

表2 梯架于托盤的單位電阻值

(3)電纜槽的單位電阻值見表3

(4)當電纜橋架安裝連接程整體后,每根梯邊(或每個電纜槽)的電阻為:

R=L(r+1/3r')

式中:

R--梯邊，即(電纜槽)全長總電阻(mΩ);

r--梯邊單位長度電阻(mΩ/m)
